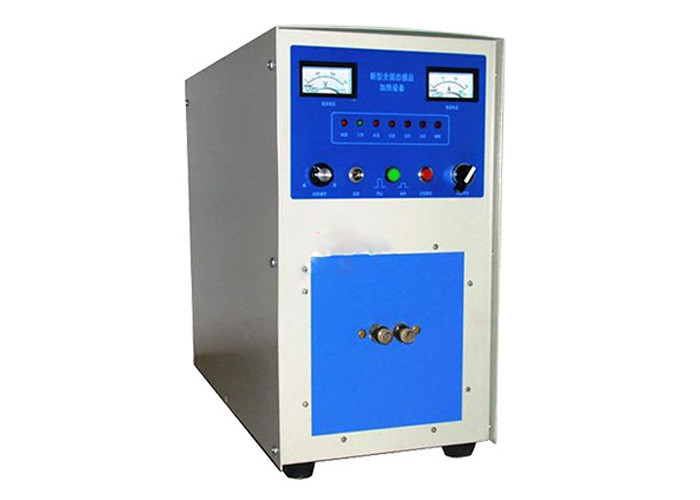

Equipo de calefacción de alta frecuencia de inducción del equipo de calefacción de inducción para el metal que apaga, recociendo y moderando

Descripción del equipo de calefacción de alta frecuencia de inducción:

La máquina de calefacción de alta frecuencia de inducción tiene el ajuste de la función de la calefacción, de la preservación del calor y del enfriamiento automáticos, que es conducente a mejorar la calidad de calefacción de la máquina de calefacción de alta frecuencia de inducción y a simplificar la operación manual. La fuente de alimentación del calentador de inducción de alta frecuencia se puede seleccionar según el poder y la frecuencia. Cuanto más alta es la frecuencia de alta frecuencia, cuanto más baja es la profundidad de calefacción, y cuanto más baja es la frecuencia de alta frecuencia, mejor es la permeabilidad del calor. Seguimiento automático de la alta frecuencia del ciclo de la máquina de calefacción de inducción a partir de la 1 a 20KHz

Parámetros técnicos del equipo de calefacción de alta frecuencia de inducción:

Modelo: LC-GPGY-50KW

Presión de agua de enfriamiento: 0.1-0.3mpa

Energía entrada: 50kW

Corriente de enfriamiento (motor principal): 15L/minuto (0.1MPa)

Voltaje entrado: 343v

Corriente de enfriamiento (transformador): 18L/minuto (0.1MPa)

Corriente de entrada máxima: 64A

Volumen del anfitrión: 460×360×630mm3

Frecuencia de la oscilación: 16khz

Punto de la protección de la temperatura del agua: ℃ 50

Peso del anfitrión: 40 ± el 5% kilogramo

Eficacia: el 90%

Pasos de la instalación del equipo de calefacción de alta frecuencia de inducción:

1. Coloque las máquinas principales y auxiliares: generalmente, la máquina principal (máquina de control de operaciones) se coloca arriba y la máquina auxiliar (máquina de la salida de poder) se coloca abajo.

2. Conecte el agua y la electricidad de las máquinas principales y auxiliares: conecte el canal de agua usando los dos tubos de agua finos en los accesorios en derecho arriba y abajo de manera. Conecte el circuito con dos cables en los accesorios, el rojo conectado con el rojo y el negro conectado con el negro. Esté seguro de apretarlo sin contacto pobre. Conecte el cable de toma de tierra del amo y de las máquinas auxiliares.

3. Conexión de poder: la máquina es la fuente de alimentación trifásica (380V), y tres alambres rojos están conectados con el interruptor de cuchillo trifásico especial o el interruptor del aire (sobre 65A). Entonces conecte el cable de toma de tierra.

4. Conexión del agua: la presión de agua de enfriamiento usada por la máquina es 0.1mpa-0.3mpa (sobre 1-3kg). Seleccione por favor 370W una bomba de agua monofásica (220V) y un tanque o una piscina de agua (seleccione el volumen según la hora laborable y la carga de trabajo continuas, e instale una pequeña torre de enfriamiento en caso de necesidad). El mercado del agua de la bomba de agua es conectado con la entrada del agua de la máquina por un tubo de agua, y el mercado del agua de la máquina se utiliza para volver el agua de vuelta a la piscina para realizar el enfriamiento de circulación de la corriente.

5. Instalación de la bobina de inducción: selecto, instale y fije la bobina de inducción según la forma y el tamaño del objeto calentado del metal. Observe que la bobina de inducción no será cortocircuitada.

6. Coloque el objeto: coloque el objeto que se calentará en el centro del anillo de la inducción. Los huecos alrededor del objeto serán básicamente lo mismo. El objeto y el anillo de la inducción no chocarán.
