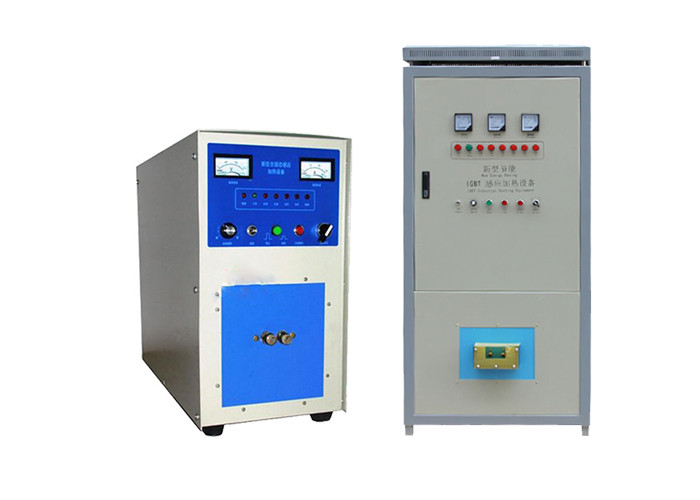

Diseño a carga plena de alta frecuencia del equipo de calefacción de inducción el 100% por 24 horas

Principio de funcionamiento de equipo de calefacción de alta frecuencia de inducción:

El principio de equipo de calefacción de alta frecuencia de inducción: es una bobina de inducción de calefacción que se hiere en un estado del anillo o una forma requerida usando el sentido de chorro actual grande de la inducción de alta frecuencia. La inducción de alta frecuencia se hace generalmente de un tubo hueco de cobre rojo.

Parámetros técnicos del equipo de calefacción de alta frecuencia de inducción:

Modelo: LC-GPGY-85KW

Presión de agua de enfriamiento: 0.1-0.3mpa

Energía entrada: 85kW

Corriente de enfriamiento (motor principal): 15L/minuto (0.1MPa)

Voltaje entrado: 351v

Corriente de enfriamiento (transformador): 18L/minuto (0.1MPa)

Corriente de entrada máxima: 85A

Volumen del anfitrión: 470mm×370mm×670m m

Frecuencia de la oscilación: 21khz

Punto de la protección de la temperatura del agua: ℃ 50

Peso del anfitrión: 40 ± el 5% kilogramo

Eficacia: el 90%

Pasos de la instalación del equipo de calefacción de alta frecuencia de inducción:

1. Coloque las máquinas principales y auxiliares: generalmente, la máquina principal (máquina de control de operaciones) se coloca arriba y la máquina auxiliar (máquina de la salida de poder) se coloca abajo.

2. Conecte el agua y la electricidad de las máquinas principales y auxiliares: conecte el canal de agua usando los dos tubos de agua finos en los accesorios en derecho arriba y abajo de manera. Conecte el circuito con dos cables en los accesorios, el rojo conectado con el rojo y el negro conectado con el negro. Esté seguro de apretarlo sin contacto pobre. Conecte el cable de toma de tierra del amo y de las máquinas auxiliares.

3. Conexión de poder: la máquina es la fuente de alimentación trifásica (380V), y tres alambres rojos están conectados con el interruptor de cuchillo trifásico especial o el interruptor del aire (sobre 65A). Entonces conecte el cable de toma de tierra.

4. Conexión del agua: la presión de agua de enfriamiento usada por la máquina es 0.1mpa-0.3mpa (sobre 1-3kg). Seleccione por favor 370W una bomba de agua monofásica (220V) y un tanque o una piscina de agua (seleccione el volumen según la hora laborable y la carga de trabajo continuas, e instale una pequeña torre de enfriamiento en caso de necesidad). El mercado del agua de la bomba de agua es conectado con la entrada del agua de la máquina por un tubo de agua, y el mercado del agua de la máquina se utiliza para volver el agua de vuelta a la piscina para realizar el enfriamiento de circulación de la corriente.

5. Instalación de la bobina de inducción: selecto, instale y fije la bobina de inducción según la forma y el tamaño del objeto calentado del metal. Observe que la bobina de inducción no será cortocircuitada.

6. Coloque el objeto: coloque el objeto que se calentará en el centro del anillo de la inducción. Los huecos alrededor del objeto serán básicamente lo mismo. El objeto y el anillo de la inducción no chocarán.
